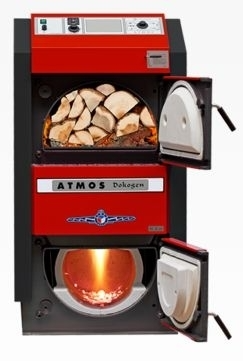

Atmos DC 18 GD Zplynovací kotel na dřevo (ekodesign) – 0156

Kotle Generátor Dokogen se vyznačují speciálním topeništěm, které je z obou stran vyloženo keramickými tvarovkami, ve spodní části opatřené otvory pro přívod předehřátého primárního vzduchu, zplynovací tryskou s otvory pro přívod sekundárního vzduchu a spodní spalovací komorou s kulovým keramickým prostorem. Zadní spalinový kanál je vybaven trubkovým výměníkem.

Zplynování dřeva (obrácené hoření) s následným spalováním dřevního plynu v keramickém spalovacím prostoru zaručuje optimální vyhoření všech spalitelných látek. Dodávka vzduchu a spalovací proces jsou řízené odtahovým ventilátorem. To umožňuje rychlé roztopení kotle a dobré spalování již od zátopu. Teplota plamene je 1 000 – 1 250 °C.

Obrácené spalování a keramický spalovací prostor umožňují prakticky dokonalé spalování s minimem škodlivých exhalací. Kotle splňují limity pro Ekologický šetrný výrobek. Kotle spadají podle normy ČSN EN 303–5 do 5. třídy. Splňují nejnáročnější požadavky EU – EKODESIGN 2015/1189.

Technické údaje		Typ kotle
		DC18GD	DC25GD	DC30GD	DC40GD	DC50GD
Výkon kotle	kW	19	25	29,8	40	49
Výhřevná plocha	m2	2,5	3,1	3,1	3,8	4,1
Objem palivové šachty	dm3 (l)	80	120	120	160	160

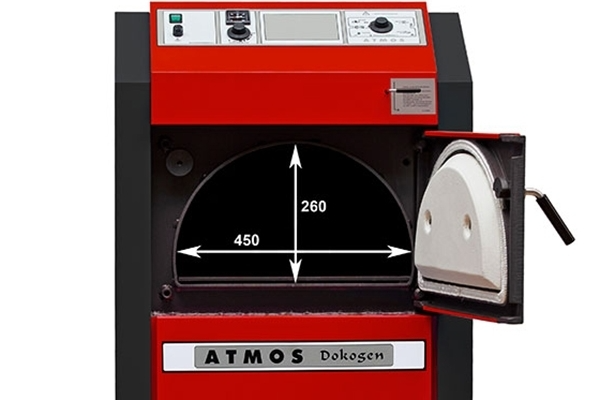

Rozměr plnícího otvoru	mm	450 x 260	450 x 260	450 x 260	450 x 260	450 x 260
Předepsaný tah komína	Pa/mbar	16/0,16	18/0,18	20/0,20	22/0,22	24/0,24
Max. prac. přetlak vody	kPa/bar	250/2,5	250/2,5	250/2,5	250/2,5	250/2,5
Hmotnost kotle	kg	376	469	466	548	565
Průměr odtahového hrdla	mm	150/152	150/152	150/152	150/152	150/152
Krytí el. části	IP	20	20	20	20	20
Elektrický příkon	W	50	50	50	50	50
Účinnost	%	90,3	92,5	91,3	90,5	92,0
Třída kotle dle ČSN EN 303-5		5	5	5	5	5
Třída energetické účinnosti		A+	A+	A+	A+	A+
Teplota spalin při jmenovitém výkonu	°C	145	127	148	175	183
Hmotn. průtok spalin při jmenovitém výkonu	kg/s	0,014	0,017	0,017	0,021	0,025
Předepsané palivo (preferované)		suché dřevo o výhřevnosti 15 – 17 MJ.kg-1 o obsahu vody 12 – 20 %, průměru 80 – 150 mm
Průměrná spotřeba paliva	kg.h-1	5,1	6,1	7,7	10	13
Délka dřeva	mm	330	530	530	530	530
Doba hoření při jmenovitém výkonu	hod.	2	2	2	2	2
Objem vody v kotli	l	73	105	105	112	128
Hydraulická ztráta kotle	mbar	0,22	0,22	0,22	0,23	0,24
Minimální objem akumulační nádrže*	l	1045	1375	1639	2200	2695
Provozní teplota kotle	°C	75 – 95
Připojovací napětí	V/Hz	230/50
EKODESIGN
Dotované kotle v ČR
*Modely kotlů řady DOKOGEN jsou určeny pouze pro zapojení s AKUMULAČNÍMI NÁDRŽEMI o minimálním objemu 55 l na 1 instalovanou kW výkonu kotle.

Výhody zplynovacích kotlů na dřevo ATMOS

• Možnost spalovat velké kusy dřeva
• Velký zásobník paliva – dlouhá doba hoření
• Trubkový výměník
• Vysoká účinnost nad 90 % – primární i sekundární vzduch je předehříván na vysokou teplotu
• Ekologické spalování – kotel dle ČSN EN 303-5 třídy 5, EKODESIGN 2015/1189

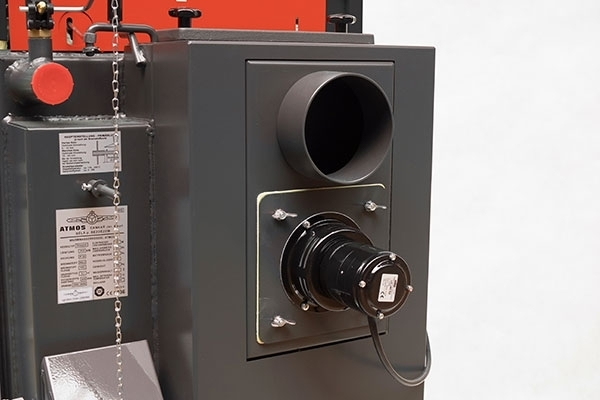

• Odtahový ventilátor – bezprašné vybírání popela, kotelna bez kouře
• Chladící smyčka proti přetopení – bez rizika poškození kotle
• Automatické vypnutí kotle po dohoření paliva – spalinový termostat

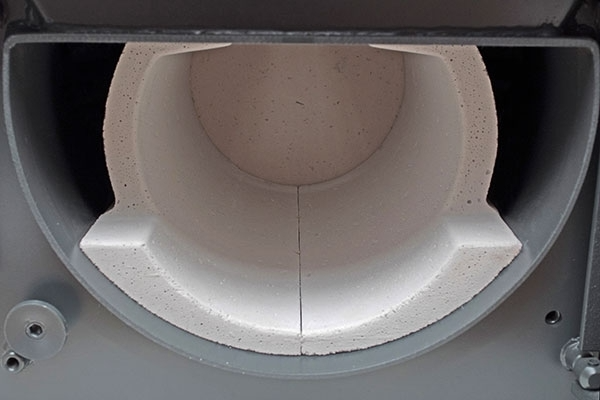

• Pohodlné vybírání popela – velký keramický spalovací prostor pro popel (u dřeva vybíráme jednou za týden )
• Malé rozměry a nízká hmotnost
• Vysoká kvalita

Instalace

Kotle ATMOS musí být zapojeny s LADDOMATEM 22 nebo termoregulačním ventilem (trojcestným ventilem ovládaným servopohonem) pro docílení minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozsahu 80 – 90 °C. Všechny kotle jsou dodávány v základním provedení s chladící smyčkou proti přetopení. Instalujte kotle s akumulačními nádržemi, které vám sníží spotřebu paliva a zvýší komfort vytápění.

MODELY KOTLŮ DCxxGD JSOU URČENY POUZE PRO ZAPOJENÍ S AKUMULAČNÍMI NÁDRŽEMI O DOSTATEČNÉM OBJEMU A TO MINIMÁLNĚ 55 L NA 1 INSTALOVANOU kW VÝKONU KOTLE.

Regulace kotlů

Elektromechanická – regulaci výkonu provádíme záklopkou ovládanou regulátorem tahu, typ FR 124, který automaticky podle nastavené výstupní teploty vody (80-90 °C) otevírá či přivírá vzduchovou klapku. Nastavení regulátoru výkonu je nutno věnovat zvýšenou pozornost, poněvadž regulátor kromě regulace výkonu plní další důležitou funkci, že zajišťuje kotel proti přetopení. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který ovládá ventilátor dle nastavené výstupní teploty (80-85 °C). Na regulačním termostatu by měla být nastavena teplota o 5 °C nižší než na regulátoru tahu FR 124.
Od roku 2002 jsou kotle navíc vybaveny spalinovým termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva. Kotle pracují na snížený výkon do 70% jmenovitého výkonu i bez ventilátoru.

Panel se standartní regulací

Složení panelu:
Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a spalinový  termostat

Elektromechanická regulace je optimálním řešením řízení provozu kotle ( ventilátoru ) jednoduchým způsobem.
Provedení panelu se standartní regulací je základním provedením pro všechny vyráběné kotle

Ekvitermní regulace ACD 03

Každý kotel je možné dovybavit moderní dotykovou elektronickou regulací ATMOS ACD 03  pro řízení celého topného systému v závislosti na venkovní teplotě, pokojové teplotě a čase. Tato regulace je schopna řídit i samotný kotel s ventilátorem s mnoha dalšími funkcemi.

Ekvitermní regulace ACD 04

Kotle DC18S, DC25S, DC32S a DC40SX lze objednat již z výroby s regulací ATMOS ACD 04, s dotykovým panelem.
Kotle jsou z výroby vybaveny všemi potřebnými čidly. Sada čidel ACD 01 pro řízení otopného systému a navíc čidlo teploty spalin pro ovládání provozu kotle.
